描述

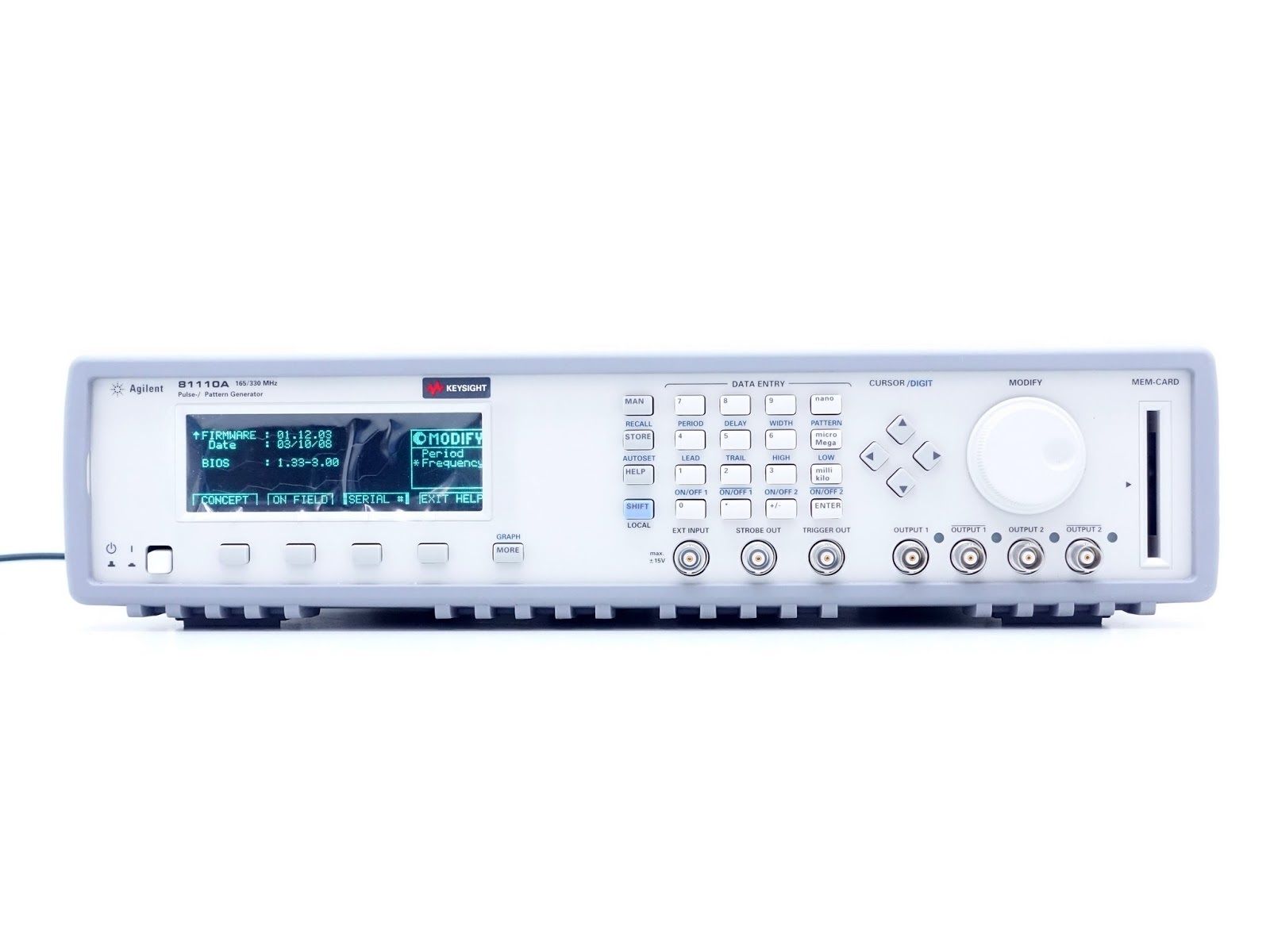

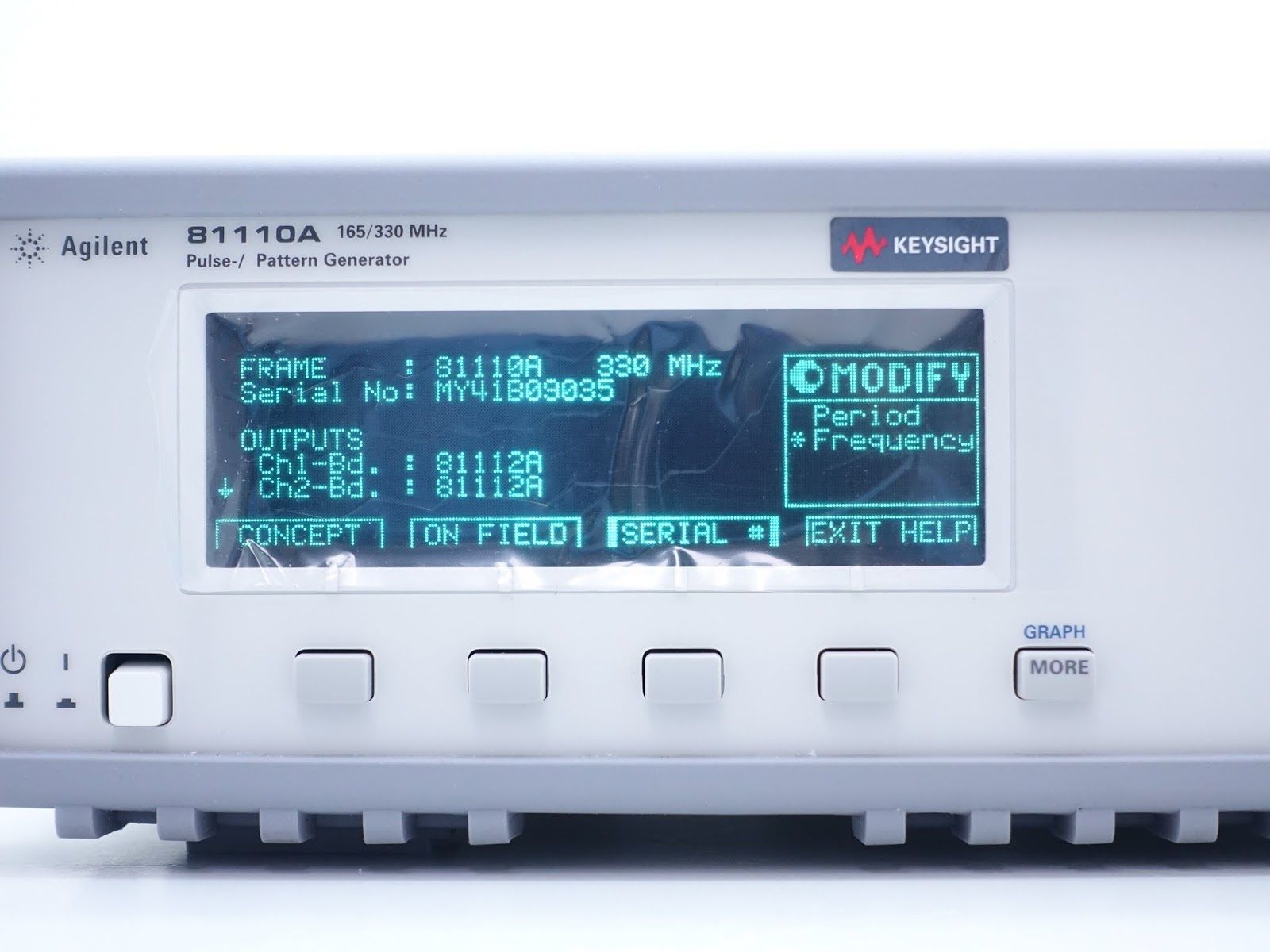

帶有1或2個Keysight 81111A輸出模塊（單通道或雙通道）的Keysight 81110A是165 MHz的脈沖碼型發生器，可替代工業標準的Keysight 8110A，它只占用較小的內存，即可提供增強的性能。相對于Keysight 81104A，81110A可提供與之相同的特性，并且具有更寬的頻率范圍。在非PLL模式下的延遲、脈沖寬度以及重復率也更精確 （3%量級，經自校準為0.5%）。
而帶有1或2個Keysight 81112A輸出模塊（單通道或雙通道）的Keysight 81110A是330 MHz的脈沖碼型發生器。可選擇800ps或1.6ns的跳變沿，以代替可變的跳變。源阻抗為50歐姆，可在50歐姆上提供高達3.8Vpp的電壓。該模塊不支持內部通道相加功能。
請注意，輸出模塊81111A和81112A不能在單臺81110A上結合使用！
如欲了解詳細信息，請點擊 81100系列技術規范。
提示：
Keysight 81110A 165/330 MHz 單通道或雙通道脈沖發生器、碼型發生器需要1個或2個如下通道：
- Keysight 81112A 330MHz,3.8V,50Ω
- Keysight 81111A 165MHz,10V,50Ω
Keysight 81100 系列的功能特性：
- 單/雙通道脈沖/碼型發生器
- Keysight 81112A 330 MHz, 3.8 V, 50 Ohm 至 50 Ohm
- 165 MHz, 10 V, 50 Ohm 至 50 Ohm (81111A) 或
- 330 MHz, 3.8 V, 50 Ohm 至 50 Ohm (81112A)
- 可選擇觸發或 PLL 操作
- 可選擇脈沖或突發或碼型模式
- 提高時序精度的自校準
- BNC 輸出：?jiǎn)味?(81111A) 或差分 (81112A)
- 要求1和或2個輸出模塊 81111A 或
- 要求1和或2個輸出模塊 81112A
- 用易于使用的 Keysight 8110A 型圖形用戶界面進行公共操作
- 公共程序：所有 81100 與 8110A 使用同樣的 GPIB/SCPI 命令
- 100% 形態及裝配兼容性
- 前向兼容性
主要特性與技術指標
- Single-/dual-channel pulse pattern generator
- 165 MHz, 10 V, 50 Ω into 50 Ω (81111A) OR
- 330 MHz, 3.8 V, 50 Ω into 50 Ω (81112A)
- Triggerable / PLL operation selectable
- Pulse / burst / pattern modes selectable
- Self-cal for improved timing accuracy
- BNC outputs: single-ended (81111A) // differential (81112A)
| 1CN018A |
Handle Kit 88.1mm H (2U) - Two Front Handles
|
| 1CP011A |
Rackmount Flange and Handle Kit 88.1mm H (2U) - Two Brackets and Front Handles
|
